Проектирование деталей из листового металла


Bend Relief (Освобождение сгиба)


Эта опция задает тип освобождения сгиба с каждой стороны фланца с подсечкой. Доступные типы: None (Нет), Rectangular (Прямоугольное) или Obround (Круглое). Примеры каждого типа освобождения показаны на рисунке ниже. По умолчанию, значение этой опции None (Нет).

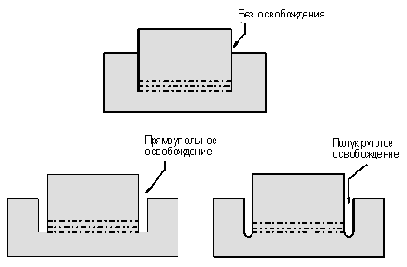

Доступные стили освобождения фланца

Освобождение выравнивается с базой фланца (внутренний касательный сгиб). Примеры того, как освобождение располагается на фланце с подсечкой для фланцев с и без углов скоса, показаны на следующем рисунке.

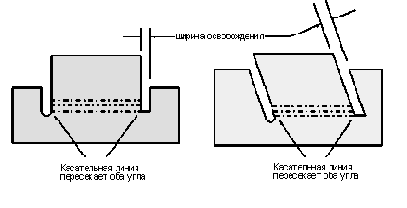

Выравнивание и ширина освобождения фланца с подсечкой

Ширина освобождения измеряется как перпендикуляр к боковой поверхности фланца (см. рисунок выше).

ЗАМЕЧАНИЕ: Если фланец с подсечкой и освобождением расположен так, что одно ребро соединяется с базой другого фланца, освобождение не может быть задано на втором фланце, при любой его ориентации, за исключением прямой. Это происходит потому что удаляемый материал освобождения вырезается по форме освобождения на толщину материала. Когда формируется смежный фланец, область сгиба формируется далеко от этой обрезки, и только часть материала была удалена в области сгиба. Это обычно приводит к генерации сообщения об ошибке о нарушении топологии твердого тела, которое ядро моделера не воспринимает. В существующей конфигурации, только опция освобождения Нет на этом ребре может позволить создать нужную модель.
